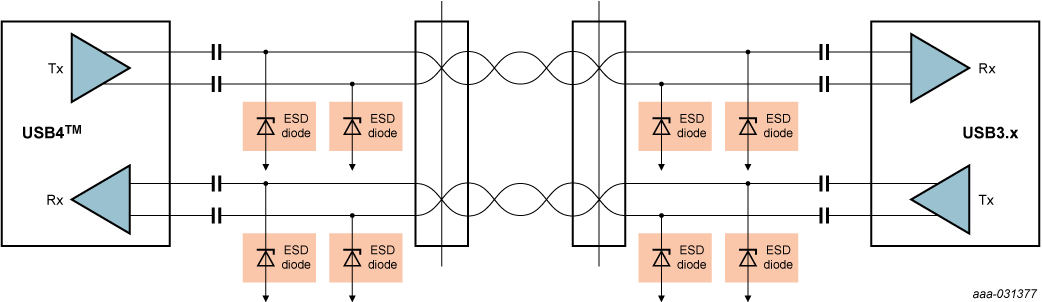

功能框圖
Highlighted components are Nexperia focus products
產品 - ESD保護
設計考慮因素
- 每個差分對20 Gbps（超高速）
- 需要低插入損耗（信號衰減）和低回波損耗（信號反射）以及低鉗位，以保護敏感的超高速數據線
- 需要保護接收器輸入(Rx)的AC耦合，這對于USB4是強制性的
- 不同的協議有不同的工作電壓
ESD設計工程師指南
下載Nexperia ESD設計工程師指南，更好地了解ESD保護拓?fù)浣Y(jié)構和故障癥狀，以及現代接口的測試和仿真。
為USB4選擇ESD保護器件

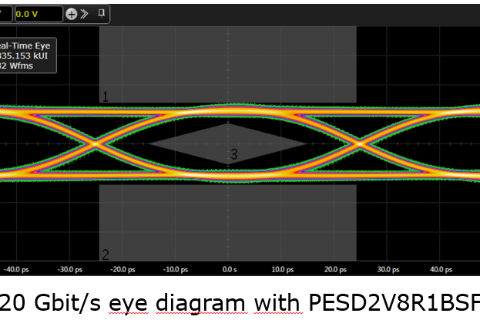

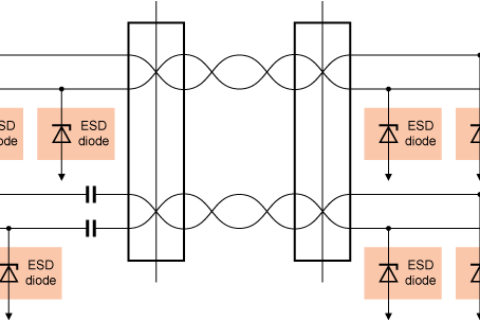

新的USB4TM規范引入了一些更改，這些更改對ESD保護器件的選擇產生了影響。顯然，ESD保護需要為系統增加低插入損耗（信號衰減）和低回波損耗（信號反射），同時提供低鉗位電壓以保護敏感的高速數據線。但是，通過比較USB4和USB 3.2規范，我們發現了一個很容易忽略的問題——動作電壓。
