NEVB-NPS1000負載開關評估板

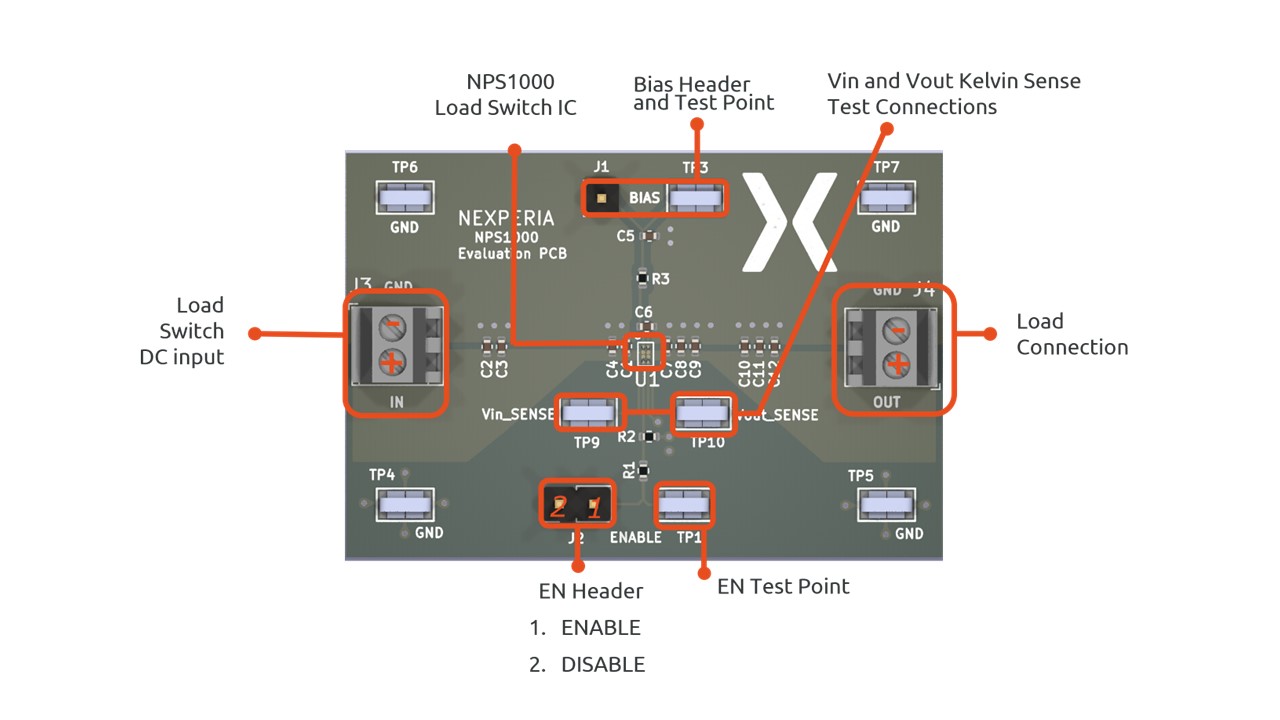

NEVB-NPS1000是一個包含NPS1000負載開關器件的雙層PCB。器件的VIN和
VOUT連接以及PCB布局路線提供了進出被測器件的
低電阻通道。測試點連接允許EVB用戶能夠在用戶定義的測試條件下控制器件，
并進行準確的器件測量。
主要特性與優(yōu)勢
• 輸入工作電壓范圍(VIN)：0.5 V至1 V
• 額定電流：0.6A RMS，1.5A峰值
• 導通電阻(RDS(on))：25C時11 m?（典型值）
• 受控啟動
• 從使能到完全增強功率FET不到200us
• 輸出短路容錯
• 由4.5A限流電源供電時
• 過溫關機和輸入UVLO保護
• 禁用時8Ω放電
• WLCSP封裝管腳尺寸
• 通過測試點和輸入/輸出終端可以實現(xiàn)便捷連接
板上的產(chǎn)品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
NPS1000UP | 0.5 V to 1.0 V, 1.5 A peak, 11 mΩ, load switch | Production |
