USB Type-C ESD保護評估板
NEVB21-USBC1是用于展示在USB Type-C端口提供小型ESD保護的評估板。這款評估板采用Nexperia的新型DFN0603-3封裝（行業標準0201英寸（0603毫米）封裝），提供了一種2通道保護解決方案。DFN0603-3封裝通過縮小焊盤面積來降低回波損耗，從而提升RF性能。

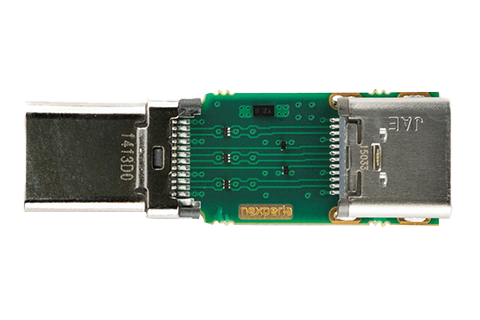

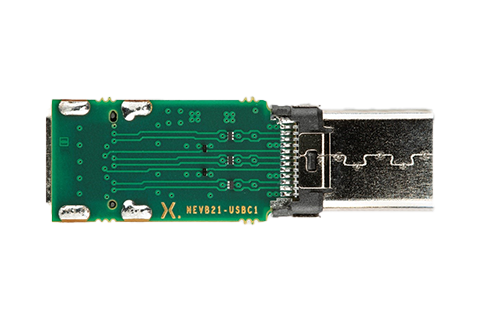

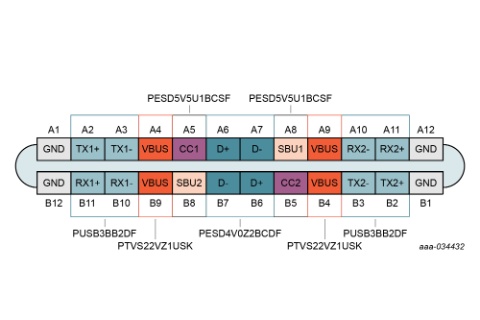

NEVB21-USBC1：電路板和引腳概覽
主要特性與優勢
• 即插即用式應用
• DFN0603-3中的TrEOS ESD保護
• 低至0.2pF的電容
• 浪涌耐受性高達11A
• 8A 8/20µs浪涌時鉗位電壓為4.4V
• 小尺寸，高對稱性
• DFN0603-3是行業標準0201英寸（0603毫米）封裝
關鍵應用
• 便攜式和可穿戴應用
• 筆記本電腦接口
• 計算接口
• 汽車視頻接口
• USB Type-C®
• USB4（Gen2和Gen3）和USB3.2
板上的產品 (5)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
PUSB3BB2DF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PESD4V0Z2BCDF | Extremely low clamping low capacitance ESD protection | Production | |
|
PESD5V5S1BSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
|
PESD5V5U1BCSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
PTVS22VZ1USK | Transient voltage suppressor in DSN1608-2 for mobile applications | Production |
最新視頻
板上的產品 (5)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
PUSB3BB2DF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PESD4V0Z2BCDF | Extremely low clamping low capacitance ESD protection | Production | |
|
|
PESD5V5S1BSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
|
PESD5V5U1BCSF | Ultra low clamping bidirectional ESD protection diode | Production | |
|
|
PTVS22VZ1USK | Transient voltage suppressor in DSN1608-2 for mobile applications | Production |
文檔 (4)
| 文件名稱 | 標題 | 類型 | 日期 |
|---|---|---|---|
| USB_Type-C_ESD_protection_evaluation_board | USB Type-C ESD protection evaluation board | Leaflet | 2023-11-06 |
| Nexperia_document_book_ESDApplicationHandbook_2018 | ESD Application Handbook - Protection concepts, testing and simulation for modern interfaces | User manual | 2018-08-29 |
| Whitepaper_ESD_protection_devices_for_USB4 | Choosing ESD protection devices for USB4 | White paper | 2020-03-06 |
| UM90011 | NEVB21-USBC1 evaluation board | User manual | 2023-11-06 |
